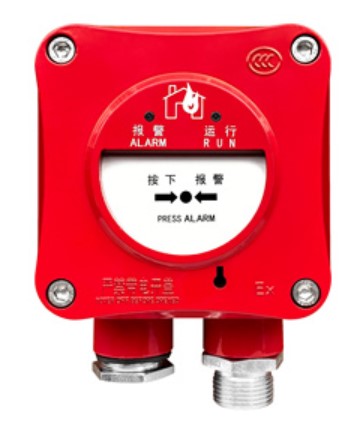

利达华信J-SA B-M-LD2000ED手动火灾报警按钮(隔爆型)
一、概述
J-SAB-M-LD2000ED手动火灾报警按钮采用特殊防潮技术,抗潮湿、抗干扰能力强,该手动报警按钮占一个节点地址,采用电子编码方式编址,操作方便。LD2000ED手动报警按钮与利达公司生产的E/EN/EL系列控制器配合使用。当有火情时,人工确认火警后,手动操作报警按钮,向控制器发出火灾报警信号。
J-SA B-M-LD2000ED防爆型手动火灾报警按钮主要适用于石油、化工等行业具有防爆要求的场所。满足GB19880-2005《手动火灾报警按钮》和《消防产品3C认证实施规则》。产品环保、无污染,功耗低,安全可靠。
二、工作原理
本产品由嵌入式MCU单片机,金属外壳和技术底壳组成。手动报警按钮上盖与手动报警按钮底壳本身成套。产品采用电子编码的方式编码,可通过编址器读/写地址。与火灾报警控制器连接使用,人工按下手动报警按钮后,向控制器发出报警信号,实现火灾报警
三、J-SA B-M-LD2000ED手动火灾报警按钮功能介绍
二总线,无极性,采用专用嵌入式MCU;
采用电子编码方式,通过编址器读/写地址;
占用一个地址,编址范围(0~255);
室外型,具有防爆功能;
备有一组无源常开输出接点。
四、技术参数
型号:J-SA B-M-LD2000ED
名称:手动火灾报警按钮
品牌:利达
工作电压:DC 18V
静态电流:<0.5mA
无源接点容量:DC 30V/0.1A
报警电流:<2.0mA
类型:隔爆型
防爆标志:Ex dⅡC T6 Gb;ExtDA21 IP66 T80℃
防护等级:IP66
温度:-40℃~+70℃
相对湿度:≤95%(40±2)℃,无凝露
海拔:3000米以下(含3000米)
重量:1.2Kg±0.01Kg
大外形尺寸:(长×宽×高)155 mm×110 mm×75mm
五、J-SA B-M-LD2000ED手动火灾报警按钮接线图与结构图
J-SA B-M-LD2000ED手动火灾报警按钮接线图
如有故障,请及时联系维修人员。严禁带电开盖!
J-SA B-M-LD2000ED手动火灾报警按钮结构图
