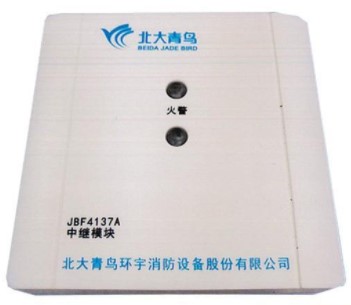

青鸟JBF4137A中继模块
一、概述
JBF4137A中继模块主要用于对外接非编址设备的复位控制及状态监测，具有完善的故障检测功能（包括断路、短路和24V掉电检测）。
二、JBF4137A中继模块功能特点
内置微处理器，采用SMT表面贴装工艺
模块工作同时需要DC24V电源线，和无极性二总线。传输距离可达1500m
回路信号处理电路与输入检测信号处理电路间采用电气隔离设计，确保系统安全
电子编码方式，可通过电子编码器进行编址
模块采用插拔式结构，先安装底座，线路检查完成后再装主体，进行调试
三、JBF4137A中继模块技术参数
型号 JBF4137A
名称 中继模块
品牌 青鸟消防
工作电压 DC18V-28V，调制型，控制器提供
监视电流 ≤0.25mA 24V
动作电流 ≤1.0mA 24V
触点负载 2A/30VDC
确认灯
正常监视状态：“报警”灯红色闪亮
报警状态：“报警”灯红色常亮
故障状态：“报警”灯常灭
编址方式 电子编码器
编址范围 1-200
线制 两线制，信号线无极性
通讯距离 1500m
兼容性 可用于JBF-11SF系列及JBF50系列控制器
外壳材质 塑料
外观 PANTONE Warm Gray 1 C米白色
工作温度 -10～+55℃
贮存温度 -20~+65℃
相对湿度 ≤95%（无凝露）
产品重量 116g
外形尺寸 85mm长×85mm宽×41mm厚
执行标准 GB 16806-2006《消防联动控制系统》
